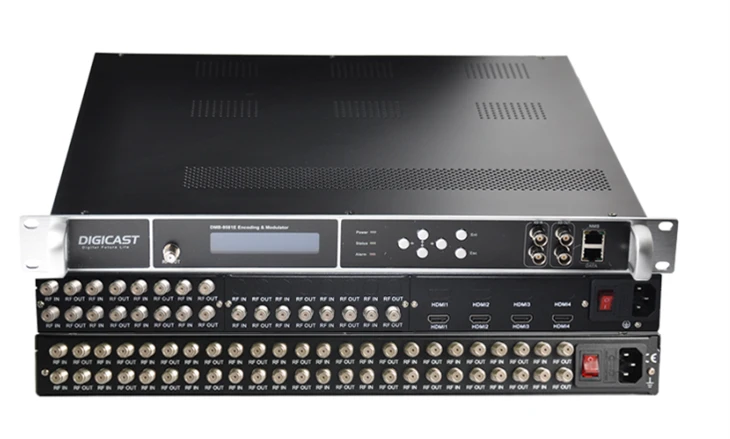

Apèsi sou lekòl la
Karakteristik:
Aparèy la sipòte divès mòd opinyon, ki ka konfigirasyon fleksib ki baze sou sous aktyèl siyal yo:
Yon maksimòm de 24 antre sentonizè FTA
Yon opinyon melanje de estanda sentonizè plis HDMI, tankou 8 DVB-S/S2, 8 DVB-T/T2 ak 8 antre HDMI
Yon sèl estanda sentonizè konbine avèk antre HDMI, pou egzanp 12 DVB-S/S2 ak 8 antre HDMI
Li ka opere atravè tou de panèl LCD devan ak jesyon entènèt. Ekran LCD koulè ki bati -an pèmèt konfigirasyon sistèm dirèk, sipèvizyon sitiyasyon chanèl, enspeksyon firmwèr ak konfimasyon adrès IP san yo pa konekte ak yon òdinatè.
Ki fèt pou senaryo televizyon emisyon pwofesyonèl, li sipòte koreksyon PCR, akor entèval PCR, ak konfigirasyon LCN (Nimewo Chèn lojik).
Li bay plizyè -transportè RF, ak 4/8/16 transpòtè seleksyone pou DVB-T, ISDB-T, ATSC oswa DVB-C, oswa 32 QAM DVB-C pwodiksyon, tou depann de kantite chanèl pwogram yo mande yo.
Aplikasyon
Piblisite, siveyans, fòmasyon ak edike aplikasyon
Enterprise, otèl, kanpis, lopital, restoran, plas piblik elatriye.
Baj popilè: rf dvb-c transmodulator, Lachin rf dvb-c transmodulator manifaktirè, founisè, faktori
Espesifikasyon
FTA Tuners Antre
DVB-S/S2/S2X sentonizè
Antre frekans: 950-2150Mhz
To senbòl: 1 ~ 54MSps (DVB-S QPSK)
1 ~ 60MSps (DVB-S2/S2X QPSK)
1 ~ 60MSps (DVB-S2/S2X 8PSK)
1 ~ 58MSps (DVB-S2/S2X 16APSK)
1 ~ 55MSps (DVB-S2/S2X 32APSK)
1 ~ 34MSps (DVB-S2/S2X 64APSK)
Fòs siyal: -65 ~ -25dBm
Mwatye SyQuest Baseband filler (Roll off factor):
0.35 pou DVB-S
0.15 a 0.35 pou DVB-S2
0.05 a 0.35 pou DVB-S2X
FEC demodulasyon: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S{2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S{2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Mòd demodulasyon: QPSK, 8PSK, 16APSK, 32APSK (Sèlman DVB-S2)
Seleksyon polarite LNB: Vol 0, 13V, 18V Chwazi
Ton seleksyon gwoup LNB: 0/22Khz Selectable
Enpedans Antre: 75 Ω
FEC (Kod Pousantaj): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: DiSEqC 2.0 konfòme
Modulation RF Sòti opsyon
Modulation (4/8*RF DVB-T/ASTC/ISDB-T oswa 16/32 DVB-C pou opsyon)
Konektè: 1 Pò, F-Tip, 75Ω
Pèt Retounen Sòti: 14 dB
MER Pi gran pase oswa egal a 40dB
Nivo pwodiksyon RF: -20 ~ 0dbm, 0.1db etap
Nimewo nan RF Chèn: 4/8
Modilasyon: DVB-C, DVB-T, ATSC, ISDB-T, DTMB opsyon
DVB-T Modulation
Chèn: DVB-T frekans adjasan yo
Estanda modulasyon: EN300744
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
Estanda modulasyon: EN300744
Bandwidth: 6M, 7M, 8M
FFT mòd: 2K, 8K
Konstelasyon: QPSK, 16QAM, 64QAM
Entèval Gad 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
To bit TS＜31 Mbit/s
ATSC-T Modulation
Chèn: 8VSB frekans adjasan
Konstelasyon: 8VSB
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
Konstelasyon: 8VSB
To bit TS＜19 Mbit/s
MER Pi gran pase oswa egal a 40 dB
DVB-C modulation (16 oswa 32 DVB-C out opsyon)
16* DVB-C pwodiksyon MODULASYON
Chèn: 16*DVB-C frekans adjasan RF soti
Gamme frekans: 50 ~ 960MHz, 1Khz yon sèl etap
Plase Pleasant 192 Mhz ant frekans kòmanse ak frekans fen, mete 16 frekans nan ranje Pleasant 192 Mhz
MER Pi gran pase oswa egal a 40 dB
pousantaj senbòl: 5 ~ 7 Mbaud
total pwodiksyon nivo ajisteman -35 ~ -5dBm pa 0.1 dB etap
DVB-C Creole J83.A (DVB-C, J83.B, J83.C)
Konstelasyon (QAM): 16,32,64,128, 256
|
Carrier |
Anèks A |
Anèks B |
Anèks C |
|
|
Konstelasyon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bandwidth (Mhz) |
8 |
6 |
6 |
6 |
|
To senbòl (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C pwodiksyon MODULASYON
Chèn: 32*DVB-C ki pa-frekans adjasan RF soti
Gamme frekans: 96 ~ 864MHz, 1Khz yon sèl etap
ranje bandwidth 768 Mhz, pwen frekans yo ka itilize fleksib nan ranje Pleasant
MER Pi gran pase oswa egal a 40 dB
pousantaj senbòl: 5 ~ 7 Mbaud
total pwodiksyon nivo ajisteman -35 ~ -5dBm pa 0.1 dB etap
DVB-C Creole J83.A (DVB-C, J83.B, J83.C)
|
Carrier |
Anèks A |
Anèks B |
Anèks C |
|
|
Konstelasyon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bandwidth (Mhz) |
8 |
6 |
6 |
6 |
|
To senbòl (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T Modulation
Chèn: ISDB-T frekans
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
ISDB-T estanda ARIB STD-B31
Konstelasyon: DQPSK, QPSK, 16QAM, 64QAM
Entèval Gad: 1/32, 1/16, 1/8, 1/4
Mòd transmisyon: 2K, 4K, 8K
Kòd pousantaj: 1/2, 3/4, 5/6, 7/8
Bandwidth: 6MHz
To bit TS＜21 Mbit/s
MER Pi gran pase oswa egal a 40 dB
DTMB Creole GB20600-2006
Konstelasyon: 4QAM, 16QAM, 32QAM, 64QAM
Kòd pousantaj: 0.4, 0.6, 0.8
Entèval Gad: 420, 595, 945 IONS
Multiplexing
Maksimòm PID remap 180 opinyon pou chak chanèl
PID remap pa otomatikman oswa manyèlman
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Mete
Ajisteman PCR egzat
Nimewo Max: 4 oswa 8 mux pou RF ak 1 Mux pou 1*MPTS
ASI I/O
DVB-ASI: 2 * ASI antre ak 2 * ASI pwodiksyon, youn pou backup, 75Ω, BNC, 188Bytes
MPEG-2: TS sou DVB-ASI (EN 50083-9)
ASI Selectable soti: glas nan yon sèl MPTS
IP I/O Stream Sòti
IP I/O
Pò RJ45: 100/1000M GbE Port, 1 * pò DONE yo itilize pou antre ak pwodiksyon
Pwodiksyon IP: 1 * MPTS & 127 * SPTS UDP / RTP IP Sòti (4 * RF soti)
8*MPTS&512*SPTS lè 8*RF soti
Antre IP: 128 * MPTS / SPTS UDP / IP
TS sou UDP, unicast, ak multidifizyon TS sou IP
Sistèm
Konfigirasyon Entèfas: ki baze sou entènèt-
Mizajou aleka: atravè rezo
Connector: RJ45, 10/100M Ethernet koòdone
