APERÇU

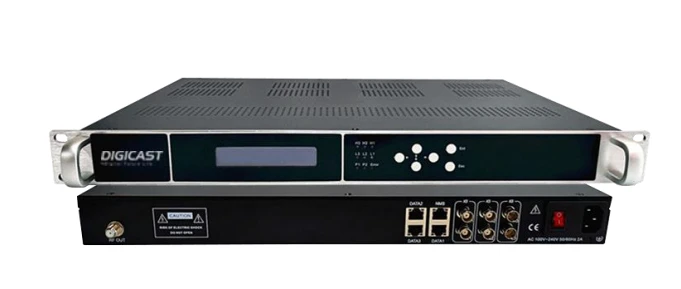

DMB-5100E Seri IP-a-modilatè RF yo reprezante dènye jenerasyon nou an nan kenkayri pwosesis odyo ak videyo efikas ki te konstwi pou sistèm televizyon dijital devan-. Inite sa yo devlope espesyalman pou resevwa kontni medya nan rezo debaz IP oswa platfòm CDN, Lè sa a, konvèti siyal sous yo nan fòma RF dijital ki apwopriye pou transmisyon sou kab kowaksyal oswa atravè DVB-T, ATSC, ISDB-T ak DVB-C sistèm emisyon.
Solisyon kontra enfòmèl ant tout-an-sa a entegre plizyè sous opinyon: kouran transpò IP ki gen ladan RTMP, HTTP, RTSP, HLS ak SRT atravè premye pò Gigabit Ethernet, kouran UDP/RTP atravè twazyèm pò done, ak sis antre ASI. Dezyèm pò done sipòte uit sorties MPTS sou UDP/RTP. Apre sa, aparèy la trete ak modil tout siyal IP ak ASI antre nan 8, 12, 16 oswa 24 transpòtè ki pa adjasan ISDB-T, DVB-T oswa ATSC RF, oswa 16/32 DVB-C transpòtè. DMB-5100E a pèmèt itilizatè yo jenere chanèl IPTV Customized pou deplwaman headend RF, sa ki fè li yon chwa ideyal pou tout kalite anviwònman difizyon televizyon dijital.
Karakteristik
Gen ladann 3xGigabit Ethernet pò DONE pou antre ak pwodiksyon IP
Sipòte RTMP/HTTP/RTSP/HLS/SRT D'(DATA1), UDP/RTP D'(DATA3)
Sipòte 8 pwodiksyon MPTS (DATA2, UDP/RTP)
Resevwa jiska dè santèn de kouran IP, re-multiplex yo jan ou vle, ak pwodiksyon jiska 24 DVB-T/ATSC/ISDB-T milti-frekans RF chanèl ak kapasite pou distribye dè santèn de pwogram SD HD sou transmisyon Coax/tèrestre.
Sipòte 8/12/16/24 * RF nan DVB-T/ATSC/ISDB-T/DTMB oswa 16/32 QAM DVB-C soti si ou vle
Panèl devan: L1/L2/L3/H1/H2/H3 endikatè limyè pou 6 * ASI opinyon
Entegre multiplexing ak modulation fonksyon
Jesyon entènèt pou aksè fasil sou entènèt ak jesyon, ajou
Jiska 180 PID pou chak chanèl ak remap PID
Zepòl siperyè ak modulasyon ekselan, bon jan kalite MER pi gran pase oswa egal a 37dB
Konsomasyon pouvwa ki ba, segondè fyab ak MTBF (tan mwayen ant echèk) ki pi gran pase oswa egal a 50000 èdtan
APLIKASYON
|
Divès kalite DTV Broadcasting Systems |
Mall Info ak televizyon Corporate |
|
Kay Divètisman |
Siveyans Endistriyèl ak HD Siveyans |
|
Kanpis televizyon ak espò an dirèk |
Apatman, kay prive |
|
Difizyon Piblik |
Restoran, Yatch, Club ak Resort |
|
Televizyon otèl ak lopital |
Aparèy mobil gran wout ak tren |
|
Mize, Teyat ak sinema, Jimnazyòm |
Ayewopò, estasyon tren |
|
HDTV Distribisyon |
Piblisite nan Square ak sou sa |
ISDB-T MODULASYON
ISDB-T RF soti: 8/12/16/24*ISDB-T ki pa-frekans adjasan RF soti si ou vle
Gamme frekans: 96 ~ 864MHz, 1Khz yon etap
ISDB-T Standard ARIB STD-B31
Konstelasyon: QPSK, 16QAM, 64QAM
Entèval Gad: 1/32, 1/16, 1/8, 1/4
FFT:2K
Kòd pousantaj: 1/2, 3/4, 5/6, 7/8
Bandwidth: 6MHz
To bit TS＜21 Mbit/s
Ajisteman nivo pwodiksyon total -35 ~ -5dBm pa 0.1 dB etap
Baj popilè: ip isdb-t converter, Lachin ip isdb-t konvètisè manifaktirè, founisè, faktori
Espesifikasyon
FTA Tuners Antre
Sentonizè DVB-T/T2
Gamme frekans: 30MHz-1000Mhz
Bandwidth: 6Mhz, 7Mhz, 8Mhz
Nivo: -87 ~ -20dBm
Konstelasyon: QPSK, 16QAM, 64QAM, 256QAM (DVB-T2 sèlman)
FEC demodulasyon: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8
DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6
Entèval Gad: DVB-T: 1/4, 1/8, 1/16, 1/32
DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128
ISDB-T/Tb Tuner
Ranje frekans Antre: 30 ~ 900MHz
Bandwidth: 6MHz
Konstelasyon: DQPSK, QPSK, 16QAM, 64QAM
Interleave: 0, 4, 8, 16
Entèval Gad: 1/32, 1/16, 1/8, 1/4
Mòd transmisyon: 2K, 4K, 8K (FFT)
FEC (Kod Pousantaj): 1/2, 2/3, 3/4, 5/6, 7/8
DVB-C Tuner
Ranje frekans Antre: 110 ~ 862MHz
DVB-C (J83.A, J83.C,NON Anèks B)
Konpayi asirans: Anèks A, Anèks C
Konstelasyon (QAM): 16, 32, 64, 128, 256, 64/256
Bandwidth (Mhz): 8, 6
Senbòl To (Mbaud): 5-7, 4.2-5.3
Koòdone sentonizè: Konektè F-tip fi
DVB-S/S2/S2X sentonizè
Antre frekans: 950-2150Mhz
To senbòl: 1 ~ 54MSps (DVB-S QPSK)
1 ~ 60MSps (DVB-S2/S2X QPSK)
1 ~ 60MSps (DVB-S2/S2X 8PSK)
1 ~ 58MSps (DVB-S2/S2X 16APSK)
1 ~ 55MSps (DVB-S2/S2X 32APSK)
1 ~ 34MSps (DVB-S2/S2X 64APSK)
Fòs siyal: -65 ~ -25dBm
Mwatye SyQuest Baseband filler (Roll off factor):
0.35 pou DVB-S
0.15 a 0.35 pou DVB-S2
0.05 a 0.35 pou DVB-S2X
FEC demodulasyon: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)
3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S{2 8PSK)
2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S{2 16APSK)
3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)
11/15, 7/9, 4/5, 5/6 (DVB-S2X 64APSK)
Mòd demodulasyon: QPSK, 8PSK, 16APSK, 32APSK (Sèlman DVB-S2)
Seleksyon polarite LNB: Vol 0, 13V, 18V Chwazi
Ton seleksyon gwoup LNB: 0/22Khz Selectable
Enpedans Antre: 75 Ω
FEC (Kod Pousantaj): 1/2, 2/3, 3/4, 5/6, 7/8
DiSEqC: DiSEqC 2.0 konfòme
ATSC sentonizè
Gamme frekans: 50–860 MHz
Spesifikasyon referans kle: ATSC A/53
Nivo Antre: -34 a +40 dBmV
Konstelasyon: 8-VSB
Bandwidth: 6Mhz
Modulation RF Sòti opsyon
Modulation (4/8*RF DVB-T/ASTC/ISDB-T oswa 16/32 DVB-C pou opsyon)
Konektè: 1 Pò, F-Tip, 75Ω
Pèt Retounen Sòti: 14 dB
MER Pi gran pase oswa egal a 40dB
Nivo pwodiksyon RF: -20 ~ 0dbm, 0.1db etap
Nimewo nan RF Chèn: 4/8
Modilasyon: DVB-C, DVB-T, ATSC, ISDB-T, DTMB opsyon
DVB-T Modulation
Chèn: DVB-T frekans adjasan yo
Estanda modulasyon: EN300744
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
Estanda modulasyon: EN300744
Bandwidth: 6M, 7M, 8M
FFT mòd: 2K, 8K
Konstelasyon: QPSK, 16QAM, 64QAM
Entèval Gad 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
To bit TS＜31 Mbit/s
ATSC-T Modulation
Chèn: 8VSB frekans adjasan
Konstelasyon: 8VSB
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
Konstelasyon: 8VSB
To bit TS＜19 Mbit/s
MER Pi gran pase oswa egal a 40 dB
DVB-C modulation (16 oswa 32 DVB-C out opsyon)
16* DVB-C pwodiksyon MODULASYON
Chèn: 16*DVB-C frekans adjasan RF soti
Gamme frekans: 50 ~ 960MHz, 1Khz yon sèl etap
Plase Pleasant 192 Mhz ant frekans kòmanse ak frekans fen, mete 16 frekans nan ranje Pleasant 192 Mhz
MER Pi gran pase oswa egal a 40 dB
pousantaj senbòl: 5 ~ 7 Mbaud
total pwodiksyon nivo ajisteman -35 ~ -5dBm pa 0.1 dB etap
DVB-C Creole J83.A (DVB-C, J83.B, J83.C)
Konstelasyon (QAM): 16,32,64,128, 256
|
Carrier |
Anèks A |
Anèks B |
Anèks C |
|
|
Konstelasyon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bandwidth (Mhz) |
8 |
6 |
6 |
6 |
|
To senbòl (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C pwodiksyon MODULASYON
Chèn: 32*DVB-C ki pa-frekans adjasan RF soti
Gamme frekans: 96 ~ 864MHz, 1Khz yon sèl etap
ranje bandwidth 768 Mhz, pwen frekans yo ka itilize fleksib nan ranje Pleasant
MER Pi gran pase oswa egal a 40 dB
pousantaj senbòl: 5 ~ 7 Mbaud
total pwodiksyon nivo ajisteman -35 ~ -5dBm pa 0.1 dB etap
DVB-C Creole J83.A (DVB-C, J83.B, J83.C)
|
Carrier |
Anèks A |
Anèks B |
Anèks C |
|
|
Konstelasyon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bandwidth (Mhz) |
8 |
6 |
6 |
6 |
|
To senbòl (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T Modulation
Chèn: ISDB-T frekans
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
ISDB-T estanda ARIB STD-B31
Konstelasyon: DQPSK, QPSK, 16QAM, 64QAM
Entèval Gad: 1/32, 1/16, 1/8, 1/4
Mòd transmisyon: 2K, 4K, 8K
Kòd pousantaj: 1/2, 3/4, 5/6, 7/8
Bandwidth: 6MHz
To bit TS＜21 Mbit/s
MER Pi gran pase oswa egal a 40 dB
DTMB Creole GB20600-2006
Konstelasyon: 4QAM, 16QAM, 32QAM, 64QAM
Kòd pousantaj: 0.4, 0.6, 0.8
Entèval Gad: 420, 595, 945 IONS
Multiplexing
Maksimòm PID remap 180 opinyon pou chak chanèl
PID remap pa otomatikman oswa manyèlman
PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT Mete
Ajisteman PCR egzat
Nimewo Max: 4 oswa 8 mux pou RF ak 1 Mux pou 1*MPTS
ASI I/O
DVB-ASI: 2 * ASI antre ak 2 * ASI pwodiksyon, youn pou backup, 75Ω, BNC, 188Bytes
MPEG-2: TS sou DVB-ASI (EN 50083-9)
ASI Selectable soti: glas nan yon sèl MPTS
IP I/O Stream Sòti
IP I/O
Pò RJ45: 100/1000M GbE Port, 1 * pò DONE yo itilize pou antre ak pwodiksyon
Pwodiksyon IP: 1 * MPTS & 127 * SPTS UDP / RTP IP Sòti (4 * RF soti)
8*MPTS&512*SPTS lè 8*RF soti
Antre IP: 128 * MPTS / SPTS UDP / IP
TS sou UDP, unicast, ak multidifizyon TS sou IP
Sistèm
Konfigirasyon Entèfas: ki baze sou entènèt-
Mizajou aleka: atravè rezo
Connector: RJ45, 10/100M Ethernet koòdone
