Apèsi sou lekòl la

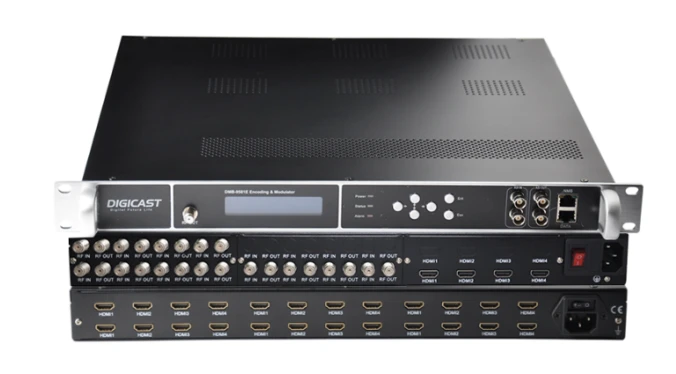

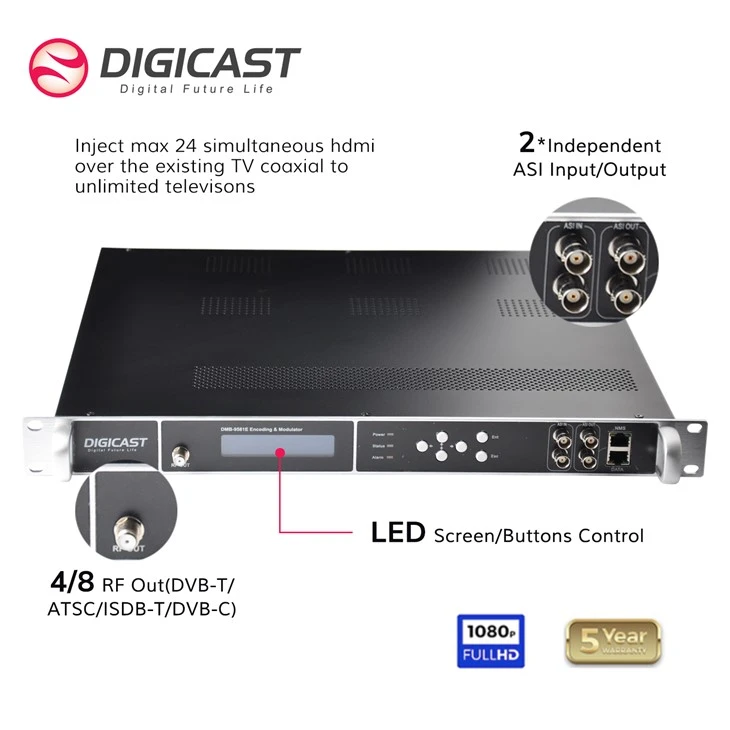

DMB-9581E ankode/modulatè se yon inite etajè 1U inifye ki enkòpore MPEG-4/AVC H.264 kodaj, multiplexage, ak modulasyon nan yon sèl chasi. Aparèy la trete 8/12/16/20/24 HDMI entrées, IP streams, ak 2 entrées ASI, konvèti yo nan pwodiksyon RF ki konfòm ak estanda DVB-C, DVB-T, ISDB-T, oswa ATSC atravè gwoup 50-960 MHz. Li gen ladan tou 2 koòdone ASI ak 1 pò IP pou bay pwodiksyon Stream Transpò.
Karakteristik:
Ankode & Modilatè & Multiplexer TOUT AN SÈL---pa sèlman HDMI D ', tou sipòte 128 * MPTS / SPTS UDP / IP +2 * ASI opinyon, RF soti ka soti nan HDMI, IP, ASI nenpòt sous, IP pwodiksyon 127 * SPTS sou IP (UDP / RTP), 1/8 * MPTS, 2 * ASI (endepandan) soti, RF soti ak 4/8/16 * RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB oswa 16/32*RF DVB-C pou opsyon. (lè ISDB-T RF pwodiksyon sèlman 1 * ASI antre, ISDB-T pwodiksyon sèlman 2K mòd) 4K ak '8K sipò)
Konpatib ak yon varyete sous siyal ---Melanje HDMI + Tuner (DVB - SS2 / C / TT2 / ISDB - T / ATSC) D ', pa egzanp 16 HDMI +8 * Tuner (frekans)
Itilizasyon fleksib nan pwen frekans--ranje Pleasant 768 Mhz, pwen frekans yo ka itilize fleksib nan ranje Pleasant (lè 16 * RF soti)
Opsyon Multi-Vèsyon transpòtè---4/8/16 DVB-T/C/ATSC/ISDB-T soti oswa 32 QAM DVB-C soti opsyon kòmsadwa kantite chanèl pwogram yo.
Aplikasyon
Plizyè DTV/CATV Broadcasting Systems
Distribye sous IP, sous pwogram HDMI nan tout televizyon sou televizyon ki egziste deja
Amelyore tout analòg Head-nan solisyon televizyon dijital
Enterprise, otèl, kanpis, lopital, restoran, plas piblik elatriye
Travay ak transmetè televizyon dijital nan emisyon televizyon san fil
Distribisyon televizyon dijital pri ki ba
FAQ
Kantite Lòd Minimòm (MOQ)
Kòm nou fabrike yon dosye pwodwi divès, MOQ a diferan pou chak pwodwi. Li enfliyanse pa disponiblite materyèl, valè pwodiksyon, orè fabrikasyon, estati lòd kontinyèl, ak nivo stock. Sèten pwodwi yo disponib ak yon MOQ nan yon sèl inite, pandan ke lòt moun ka gen kondisyon minimòm pi wo a 1,000 inite. Pou detay MOQ egzak ak mete ajou, tanpri konsilte avèk ekip lavant nou an.
Detay faktori
Etablisman fabrikasyon nou an anrejistre kòmHangzhou Dtvane Tech co, Ltd., sitiye sou Binkang Road nan Binjiang District, Hangzhou, Lachin.
Ki sa ki se yon Headend?
Yon headend se inite santral k ap resevwa ak trete nan yon sistèm distribisyon televizyon. Li kolekte siyal televizyon ki soti nan sous ekstèn (tankou satelit, terès oswa kab) epi konvèti yo nan yon fòma ofisyèl ki apwopriye pou distribisyon nan televizyon nan chanm endividyèl yo. Yon headend konvansyonèl anjeneral gen ladan antèn (satelit/tèrès) ak ekipman pou trete siyal ki demodile, dekode, ak remodile siyal k ap rantre yo pou livrezon.
Broadcast Headend vs IPTV Headend
A headend emisyondistribye siyal televizyon atravè arezo kab kowaksyalandedan yon bilding.
YonHeadend IPTVdelivre chèn televizyon kòmmulticast IP kouransou yonrezo lokal (LAN).
Si ou deja gen yon enfrastrikti kowaksyal epi ou prefere pa ajou nan yon sistèm ki baze sou IP, yon headend emisyon se chwa ki apwopriye. Si w ap deplwaye oswa agrandi yon rezo IP, yo rekòmande yon headend IPTV. Gen kèk enstalasyon ki opere tou de sistèm yo pou distribye diferan kalite chanèl, menm si yon apwòch pri-efikas se chwazi youn ki baze sou enfrastrikti ki egziste deja ak kondisyon ou yo.
Sous chèn televizyon yo
Chanèl televizyon yo tipikman soti nan antèn satelit, antèn terrestres, oswa kab operatè televizyon. Li posib tou pou entegre chanèl ki soti nan kouran entènèt, kamera ki baze sou IP, òdinatè, oswa lòt ekipman ki konekte nan rezo a nan sistèm headend la.
Baj popilè: h.264 rf modulator coverter, Lachin h.264 rf modulator coverter manifaktirè, Swèd, faktori
Espesifikasyon teknik
Espesifikasyon videyo
Konpresyon videyo: MPEG-4 AVC/H.264
Antre videyo: vèsyon 1: 4/8/12/16/20/24 * HDMI pou opsyon
Vèsyon 2: HDMI + Tuner D 'mixte
Rezolisyon Antre:
1920×1080@60P, 1920×1080@60i, 1920×1080@50P, 1920×1080@50i,
1280×720@60P, 1280×720@50P, 720×576@50i, 720×480@60i
Rezolisyon pwodiksyon an(Max 1080P @ 60 FPS):
1920×1080@60P,1920×1080@50P,1920×1080@30P,1920×1080@25P, 1280×720@30P,1280×720@25P, 720×576@25P, 720×480@30P
Bit-pousantaj: 1 ~ 13Mbps, CBR/VBR
GOP Estrikti: IPPPP (P Frame pou ajisteman, san B Frame)
Espesifikasyon odyo
Kodaj: MPEG-1 Kouch 2
Pousantaj echantiyon: 48KHz
Rezolisyon: 24-bit
Bit-pousantaj: 64kbps, 128Kbps, 192kbps, 224kbps, 256kbps, 320kbps, 384kbps
Odyo genyen: 0-255
Antre ak Sorti
ASI Antre / Sòti
Chèn: 2 * ASI (Endepandan) opinyon ak 2 * ASI pwodiksyon
Entèfas: BNC, 75 ohm
Nivo siyal 200-800mVp-p
Longè pake: 188 bytes
Maksimòm to -bit: pou chak pò Mwens pase oswa egal a 100Mbps
Mòd pake: mòd byte
IP Antre ak Sòti
RJ45 Port, 100/1000M GigE Port
Pwodiksyon similtane ak 127 * SPTS + 1 * MPTS (4 * RF Sòti) / 8 * MPTS (8 * RF / 16 * RF DVB - C Sòti)
TS sou RTP, UDP unicast ak difizyon multi
Configurable pake gwosè (2-7) x188Bytes
Filtre Pake Nil
Bitrate total: 1-200Mbps (ta dwe plis pase Bitrate kodaj)
Modulation (4/8/16*RF DVB-T/ATSC/ISDB-T oswa 16/32 DVB-C soti pou opsyon)
Konektè: 1 Pò, F-Tip, 75Ω
Pèt Retounen Sòti: 14 dB
MER Pi gran pase oswa egal a 40dB
Nivo pwodiksyon RF: -20 ~ 0dbm, 0.1db etap
Nimewo nan RF Chèn: 4/8/16
Modilasyon: DVB-C, DVB-T, ATSC, ISDB-T, DTMB opsyon
DVB-T Modulation
Chèn: DVB-T frekans adjasan yo
Estanda modulasyon: EN300744
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
Estanda modulasyon: EN300744
Bandwidth: 6M, 7M, 8M
FFT mòd: 2K, 8K
Konstelasyon: QPSK, 16QAM, 64QAM
Entèval Gad 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
To bit TS <31 Mbit/s
ATSC-T Modulation
Chèn: 8VSB frekans adjasan
Konstelasyon: 8VSB
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
Konstelasyon: 8VSB
To ti jan TS<19 Mbit/s
MER Pi gran pase oswa egal a 40 dB
DVB-C modulation (16 oswa 32 DVB-C out opsyon)
16* DVB-C Sorti Modulation
Chèn: 16*DVB-C frekans adjasan RF soti
Gamme frekans: 50 ~ 960MHz, 1Khz yon sèl etap
Plase Bandwidth 192 Mhz ant frekans kòmanse ak frekans fen, mete 16 frekans nan ranje Pleasant 192 Mhz
MER Pi gran pase oswa egal a 40 dB
to senbòl: 5 ~ 7 Mbaud
total pwodiksyon nivo ajisteman -35 ~ -5dBm pa 0.1 dB etap
DVB-C Creole J83.A (DVB-C, J83.B, J83.C)
Konstelasyon (QAM): 16,32,64,128, 256
|
Carrier |
Anèks A |
Anèks B |
Anèks C |
|
|
Konstelasyon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bandwidth (Mhz) |
8 |
6 |
6 |
6 |
|
To senbòl (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
32* DVB-C Sòti Modulation
Chèn: 32*DVB-C ki pa-frekans adjasan RF soti
Gamme frekans: 96 ~ 864MHz, 1Khz yon etap
ranje bandwidth 768 Mhz, pwen frekans yo ka itilize fleksib nan ranje Pleasant
MER Pi gran pase oswa egal a 40 dB
to senbòl: 5 ~ 7 Mbaud
total pwodiksyon nivo ajisteman -35 ~ -5dBm pa 0.1 dB etap
DVB-C Creole J83.A (DVB-C, J83.B, J83.C)
|
Carrier |
Anèks A |
Anèks B |
Anèks C |
|
|
Konstelasyon (QAM) |
16,32,64,128, 256 |
64 |
256 |
64/256 |
|
Bandwidth (Mhz) |
8 |
6 |
6 |
6 |
|
To senbòl (Mbaud) |
5-7 |
5.057 |
5.361 |
4.2-5.3 |
ISDB-T Modulation
Chèn: ISDB-T frekans
lè ISDB-T RF pwodiksyon sèlman 1 * ASI antre,
Gamme frekans: 50-960Mhz, 1Khz yon sèl etap
ISDB-T Standard ARIB STD-B31
Konstelasyon: DQPSK, QPSK, 16QAM, 64QAM
Entèval Gad: 1/32, 1/16, 1/8, 1/4
Mòd transmisyon: 2K, 4K, 8K (lè 4 * ISDB - T soti, Mode sèlman sipòte 2 * K, lè 8/16 * ISDB - T soti, sipòte 2K, 4K, 8K opsyon)
Pousantaj Kòd: 1/2, 3/4, 5/6, 7/8
Bandwidth: 6MHz
To bit TS＜21 Mbit/s
MER Pi gran pase oswa egal a 40 dB
DTMB Creole GB20600-2006
Konstelasyon: 4QAM, 16QAM, 32QAM, 64QAM
Kòd pousantaj: 0.4, 0.6, 0.8
Entèval Gad: 420, 595, 945 IONS
Jesyon sistèm
Connector: 1 * RJ-45, 10/100 Base-T koòdone.
Panèl devan ak navigatè entènèt atravè koòdone Ethernet
Fizik ak pouvwa
Voltage: 100 a 120/200 a 240V AC ± 10%; 50/60Hz
Konsomasyon: 60W
Tanperati opere: 0 ~ 45 degre
Tanperati depo: -20 ~ 80 degre
Imidite relatif: 10% ~ 90% (ki pa -kondans)
Dimansyon: 482mm(W) × 380(D)mm × 45mm(H)(19inch, 1RU)
Pwa: 9.6 KGS
