Apèsi sou lekòl la

DMB-5100EC Seri IP To RF modulatè fèt pou pran kontni yo delivre atravè yon zo rèl IP oswa sistèm CDN ak modile pwogramasyon an sou siyal RF dijital pou distribisyon sou transmisyon coax. DMB-5100EC IP DVB-T/DVB-C/ISDB-T Modulator se yon gwo-pèfòmans, pri-efikas IP DVBT/DVBC National Standard Modulator ki fèt espesyalman pou rezoud sous siyal televizyon dijital pou kote biznis kote yo antre nan pò Ethernet, tout pò D' IP Giga, pò Ethernet, pò D' Giga. panèl devan an gen 1 pò pwodiksyon RF, 1 pò jesyon rezo, ak pò RF a sipòte 4 DVB-T/DVB-C/ISDB-T pwodiksyon yon sèl konpayi asirans. Aparèy la gen gwo pèfòmans ak pri ki ba. Li trè apwopriye pou itilize sistèm devan televizyon dijital nan divès kote biznis (tankou otèl, pansyon, klib, restoran, elatriye).

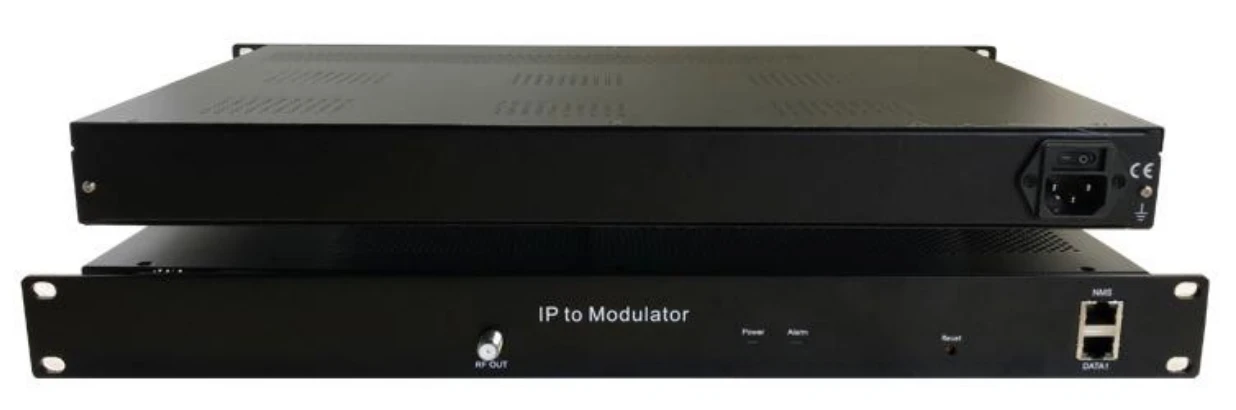

DMB-5100EC Series IP To RF modulator

Karakteristik:

UDP, RTP pwotokòl

Sipòte 1 chanèl Gigabit IP opinyon oswa pwodiksyon

Sipòte 1 koòdone pwodiksyon RF, 4 * DVBC oswa 4 DVB-T oswa 4 * ISDB-T yon sèl pwodiksyon konpayi asirans

1U chasi, yon sèl aparèy entegre yon seri fonksyon aparèy devan-, pou konsève pou

espas chanm òdinatè pou itilizatè yo

Ekran LCD pou opsyon, multiplexage ASI pou opsyon.

Jesyon entènèt pou aksè fasil sou entènèt ak jesyon, ajou

Ekipe ak pake vid filtraj nan IP soti

Siperyè zepòl ak ekselan modulation, bon jan kalite MER

Opsyon koòdone ASI (pri siplemantè), opsyon ekran ki ap dirije (pri siplemantè)

Aplikasyon

Divès kalite DTV / IPTV / CATV Broadcasting Systems

Distribye sous IP nan sèvè Streaming nan sistèm IPTV

Piblisite, siveyans, fòmasyon ak edike

Baj popilè: dvb rf modulator, Lachin dvb rf modulator manifaktirè, Swèd, faktori

Espesifikasyon

Antre IP Stream

Sipòte 128 * IP Streaming D 'SPTS/MPTS UDP/RTP chak pò, total 3 * pò Gigabit (DATA1/DATA2/DATA3)

Ethernet pò Transpò Pwotokòl TS sou UDP / RTP unicast ak multicast, IGMP V2/V3

Pousantaj transmisyon Max 800Mbps pou chak opinyon

ASI Stream Antre

Sipò: 6 * ASI opinyon

Connector: BNC fi, 75Ω

Nivo siyal: 200-800mVp-p

Longè pake: 188 bytes

Maksimòm to -bit: pou chak pò Mwens pase oswa egal a 100Mbps

RF Sòti Modulation

ISDB-T Modulation

ISDB-T RF soti: 16*ISDB-T ki pa-frekans adjasan RF soti,

Gamme frekans: 96 ~ 864MHz, 1Khz yon etap

ISDB-T Standard ARIB STD-B31

Konstelasyon: DQPSK, QPSK, 16QAM, 64QAM

Entèval Gad: 1/32, 1/16, 1/8, 1/4

Mòd transmisyon: 2K, 4K, 8K

Kòd pousantaj: 1/2, 3/4, 5/6, 7/8

Bandwidth: 6MHz

To bit TS＜21 Mbit/s

MER Pi gran pase oswa egal a 40 dB

total pwodiksyon nivo ajisteman -35 ~ -5dBm pa 0.1 dB etap

DVB-T Modulation

Chèn: 16*DVB-T ki pa-frekans adjasan RF soti

Gamme frekans: 96 ~ 864MHz, 1Khz yon etap

Estanda modulasyon: EN300744

Bandwidth: 6M, 7M, 8M

FFT mòd: 2K, 8K

Konstelasyon: QPSK, 16QAM, 64QAM

Entèval Gad 1/4, 1/8, 1/16, 1/32

FEC 1/2, 2/3, 3/4, 5/6, 7/8

To bit TS＜ 31 Mbit/s

MER Pi gran pase oswa egal a 40 dB

total ajisteman nivo pwodiksyon: -35 ~ -5dBm pa 0.1 dB etap

ATSC-T Modulation

Chèn:16*ATSC-T ki pa-frekans adjasan RF soti

Gamme frekans: 96 ~ 864MHz, 1Khz yon etap

Konstelasyon: 8VSB

To bit TS＜19 Mbit/s

MER Pi gran pase oswa egal a 40 dB

total pwodiksyon nivo ajisteman -35 ~ -5dBm pa 0.1 dB etap

IP Stream Sòti

Sipò: 8 * IP (MPTS / SPTS) UDP / RTP pwodiksyon soti nan DONE 1Port

Multiplexing

Sipòte jiska 180 PID pou chak chanèl ak remap PID (manyèl oswa oto)

Egzat PCR ajisteman

Kapab mete PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT

Kontwòl ak Siveyans

Konfigirasyon Entèfas: Ki baze sou entènèt-

Remote: Upgrade atravè rezo a

Connector: RJ45, 100M / 1000M koòdone Ethernet

Fizik ak pouvwa

Voltage 110 ~ 220V

Konsomasyon: 18 ~ 20W

Tanperati opere: 0 ~ 50 degre

Dimansyon: 483mm (W) * 360mm (D) * 44.5mm (H)

Pwa: 7KG/pc
